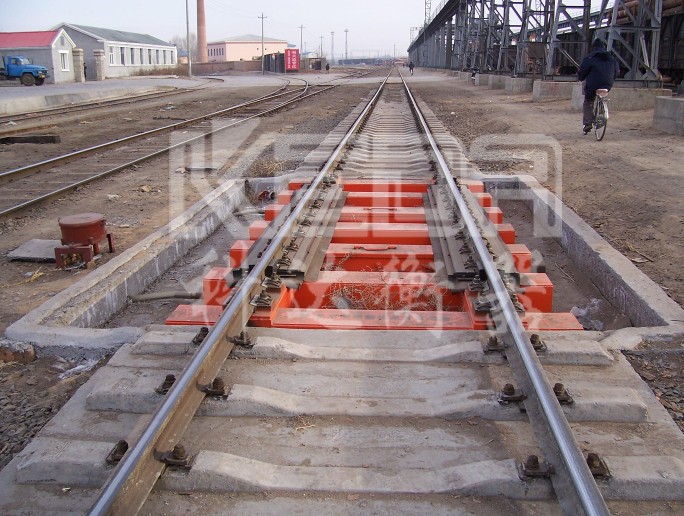

產品名稱：電子軌道衡
產品類別：非標衡器，動態軌道衡、靜態軌道衡、動靜兩用軌道衡、電子輕軌道衡、不斷軌快速動態軌道衡
產品簡介：江西科達衡器有限公司所生產的電子軌道衡使用橋秤將鐵路軌道的一部分變成一個稱重系統，廣泛用于工廠、礦山、冶金、外貿和鐵路部門對貨車散裝貨物的稱量。主要進行列車的貨運貿易結算稱重、定點定值裝車稱重、貨物進出計量稱重、工藝流程配料稱重。
產品組成
一、電子軌道衡傳感器(軌)
    軌式傳感器,板式傳感器,橋式傳感器——原理相同，結構相類同，三種傳感器結構的左右兩測點距離不同，因此可以使用的測量區也不同.。橋,板,軌式傳感器測量區長度分別以mm,cm,dm單位計。以上三種傳感器適合于三種不同的稱重臺面(道床)，也有了不同的用途。采用軌式傳感器能夠優化高速不斷軌軌道衡設計
    選用逐次比較式的ADC1380集成芯片完成模數轉換.1380是一種高速高精度的模數轉換器件，特別適合動態稱量的快速多次采樣的需要。16位A/D 轉換共有216-1=65535個數碼,對于Max=400t d=50kg來說，是有足夠的分辨力了
二、電子軌道衡稱重臺面(道床)
    每個承重臺面有拉桿式限位器，橫向6套，縱向4套，過渡器防爬器合一裝置4套，接近開關2個。各自形成一個皮實、穩定、可靠、獨立的承載器。
選用30～50mm厚的優質鋼板，焊接成“Ⅱ”形的箱體承重大梁，梁高1米。兩根大梁間采取半剛性連接，每根長9米的大梁采用分段搭接式結構。這樣各段梁可視為典型的簡支梁，設計時力學計算較方便且準確可靠。在實際使用中緩解了由于溫度變化，秤臺梁體發生的彎曲變形。由于都是非剛性連接，還避免了靜不定結構引起的稱重傳感器受力誤差。
三、電子軌道衡儀表(含稱重軟件)
    軌道衡一般采用輪軸測量，需要多通道高速采樣，又要實時處理數據，得到車輛重量。置身技術發展前沿，其多變性和復雜性決定它使用通用電腦+采集卡。傳感器的激勵，信號調理取相對獨立的通道結構。
    至于操作系統，大眾化的 Windows XP因其人機界面友好，又有實用的網絡功能，應該是不二首選。會用電腦就能上崗。
    電子軌道衡稱重軟件與稱重管理軟件完全不同。要直接控制硬件得到實時數據，必須用合理先進的算法來實現。本軟件采用 Win32 API多線程程序設計。試驗證明它能滿足JJG(鐵道)129-2004《鐵道貨車超偏載檢測裝置》性能要求。
    稱重通道與微機之間設置了光電耦合，以減少二者之間的干擾。稱重通道是專門為動態軌道衡而設計制造的，而微機則是一種通用設備，兩者之間需加接口電路。8255是常用的可編程輸入輸出接口芯片，只需加極少量的邏輯電路，構成I/O接口板，直接插入計算機的擴展I/O槽中，即可滿足動態衡數據采集通道與微機之間控制的需要
四、電子軌道衡主要技術參數：
1、電子軌道衡的基本參數
最大稱量：雙臺面800t 單臺面400t
顯示分度值：50kg
稱量方式：
1）雙向靜態整車稱量（上衡速度≤3km/h）
2）雙向動態整車稱量（車速為3～7km/h）
2、軌道衡稱量允差要求
1）靜態稱量允差要求
單臺面檢定分度值e=100kg，雙臺面檢定分度值e=200kg
2)動態稱量允差要求
檢定分度值e=200kg稱量車速3～7km/h

歡迎選購本公司電子軌道衡。
