據江西科達衡器有限公司技術部稱電子地磅浪涌保護器分過電壓保護元件和過電流保護元件。我們通常所稱的"避雷器"和隨著國外防雷器件引入的"浪涌抑制器"、"過電壓限制器"、放電管、齊納二極管等都屬于電壓
限制元件。浪涌噪聲常用浪涌吸收器進行抑制，常用的電子地磅浪涌吸收器有：
1、電子地磅氧化鋅壓敏電阻
氧化鋅壓敏電阻是以氧化鋅為主體材料制成的壓敏電阻，其電壓非線性系數高，容量大、
殘壓低、漏電流小、無續流、伏安特性對稱、電壓范圍寬、響應速度快、電壓溫度系數小，
且具有工藝簡單、成本低廉等優點，是目前廣泛使用的浪涌電壓保護器件。適用于交流電源
電壓的浪涌吸收、各種線圈、接點間浪涌電壓吸收及滅弧，三極管、晶閘管等電力電子器件
的浪涌電壓保護。
2、地磅RCD 組合浪涌吸收器
RCD 組合浪涌吸收器比較適用于直流電路，可根據電路的特性對器件進行不同的組合，
如圖 1（a）適用于高電平直流控制系統，而圖 1（b）中采用齊納穩壓管或雙向二極管，適
用于正反向需要保護的電路。


3、電子地磅瞬態電壓抑制器（TVS）
當 TVS 兩極受到反向高能量沖擊時，它能以 10－12s 級的速度，將其兩極間的阻抗由高
變低，吸收高達數 kW 的浪涌功率，使兩極的電位箝位于預定值，有效地保護自動化設備中
的元器件免受浪涌脈沖的損害。TVS 具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏
差小、箝位電壓容易控制、體積小等優點，目前被廣泛應用于電子設備等領域。
①  TVS 的特性

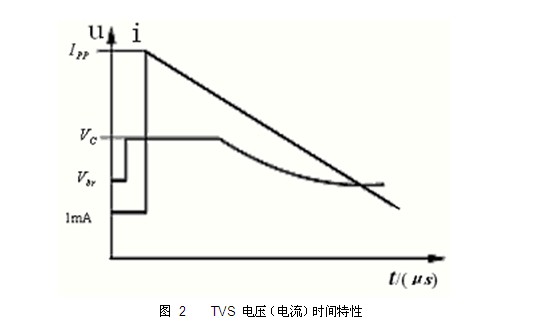

其正向特性與普通二極管相同，反向特性為典型的 PN 結雪崩器件。圖 2 是 TVS 的電流
－時間和電壓－時間曲線。在浪涌電壓的作用下，TVS 兩極間的電壓由額定反向關斷電壓 VWM
上升到擊穿電壓V br 而被擊穿。隨著擊穿電流的出現，流過電子地磅 TVS 的電流將達到峰值脈沖電流
I PP ，同時在其兩端的電壓被箝位到預定的最大箝位電壓V  C 以下。其后，隨著脈沖電流按
指數衰減，TVS 兩極間的電壓也不斷下降，最后恢復到初態，這就是 TVS 抑制可能出現的浪
涌脈沖功率，保護電子元器件的過程。

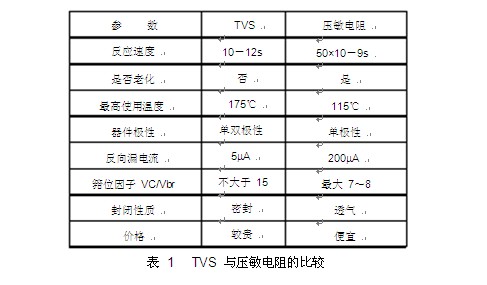

②  TVS 與壓敏電阻的比較
目前，國內不少需要進行電子地磅浪涌保護的設備上應用壓敏電阻較為普遍，TVS 與壓敏電阻性
能比較如表 1 所示：
