2、地磅秤體變形量測試
現場測試時，首先查閱產品隨機文件，了解本產品在加載相應重量載荷后的變形量值。然后使

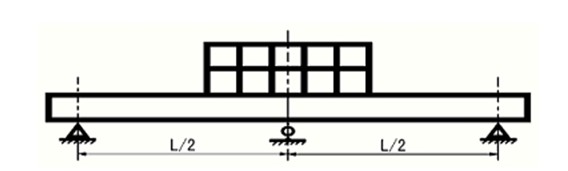

用相應重量的載荷加載至單節地磅秤體的中部，長度符合加載區域規定，寬度與地磅秤體同寬（見圖 1），


將置于單節地磅秤體中部的高度游標尺或百分表測量出此時的單節地磅秤體的變形量，按單節地磅秤體的

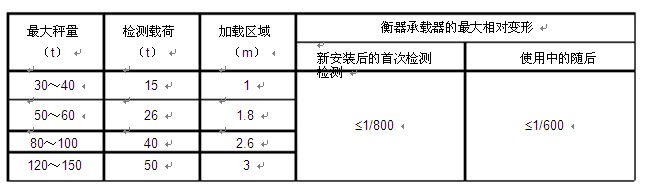

尺寸計算出相對變形，應符合上表的要求。
按照標準的要求，對于 30～40t、50～60t、80～100t、120～150t 規格的產品，應該分別在其
單個地磅秤體的中間規定部位加載  15t、26t、40t、50t  的載荷。這些載荷的加載，在制造單位內是
比較容易實現的，一是有眾多的砝碼，二是有較大的起重設備。但是，在安裝現場要想完成這項工
作就比較困難了，僅這個幾十噸的載荷，就不好尋找，更不要說迅速的完成加載工作了。所以有人
講，起草這個標準是給制造單位出了一個難題，是給制造單位和使用單位找麻煩。
大型衡器檢測面臨多個問題，其中最關 鍵的是，在使用現場檢定所需的數量巨大的砝碼無法解決；二是即使有眾多砝碼，在較長距離轉運 過程中存在有風險等。既然對于大型衡器性能檢測都面臨砝碼的數量問題，其地磅秤體相對變形量檢
測的載荷問題，怎么就成為是給制造單位找麻煩了呢？
三、替代法
俗話講，辦法總比困難多。
相對于缺乏數量巨大的砝碼，不能準確傳遞計量性能的困難而言，檢測地磅秤體相對變形量的載
荷是比較容易解決的。本標準中給出的圖示是使用砝碼，在地磅秤體中部按照規定局部集中堆放來測
試的。實際這個堆放區間是按照車輛軸（軸組）的加載情況換算的。一般車輛的軸距在 1.1m～1.8m
之間，其中三軸的間距為 2.2m 左右，再加上可能影響的區域，所以在標準中將加載區間確定為 1.8m、
2.6m 和 3m。為了比較實際影響效果，在制定標準前，針對性的對幾種不同加載區域進行了試驗。
車輛的車輪作用于地磅秤體上，是一種典型的多點集中加載模式；而將砝碼放置在地磅秤體一定長
度和寬度范圍內，是一種區域集中加載模式。這兩種加載模式是否可以達到相同的效果呢？
1、多點集中加載與局部集中加載比較

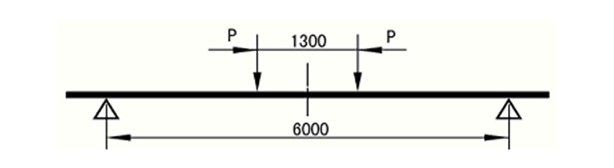

（1）兩點集中載荷
結構特點：地磅秤體尺寸為 18m×3.4m，采用 8 只稱重傳感器，三段臺面，最大跨距為 6m。

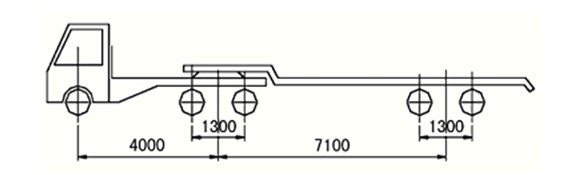

例如一輛半掛車輛，按后排兩軸分配，每軸荷重為 25t�？紤]到車輛在一定速度下開到地磅秤體
上，可能會有一定的超載量。我們在計算時加上加上 130%的沖擊載荷系數。
P=25t130%=32.5t
撓度計算：
當承重臺結構的截面軸慣性矩J為 210504cm 時，當后排兩軸停留在一塊承重臺中部時，查《機
械設計手冊》"受靜載荷梁的內力及變位計算公式"中，簡支梁的撓度為：

其中： P ——軸載荷；
a ——加載點距支撐點距離；
l ——兩支撐點間距；
（2）局部集中載荷
將以上兩點集中載荷換算成局部集中載荷模式，為最大秤量 32.5t×2=65t，考慮到軸兩外側也
是重量影響區，砝碼集中放置區為 2.6m 長，3.4m 寬的地磅秤體中部，三段地磅秤體自重為 15.84t 時，
局部單位長度上載荷 q =258.8kg/cm，查《機械設計手冊》"受靜載荷梁的內力及變位計算公式"中，
簡支梁的撓度為：

其中：   q ——局部單位長度上的平均載荷；
c ——局部單位長度
l ——單節地磅秤體兩支撐點間距
2、替代法
通過以上兩種不同加載方式的比較，我們是否可以這樣操作！

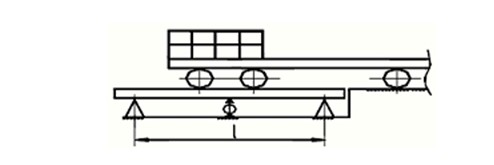

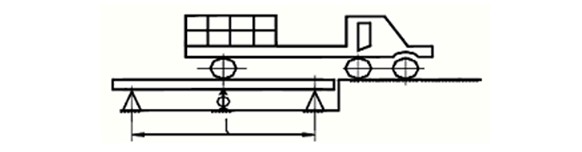

首先將裝有載荷的車輛，載荷應盡量集中在后軸（軸組）上方，在已經檢定的汽車衡上（或者

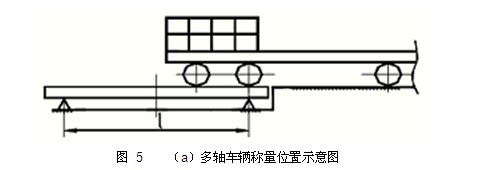

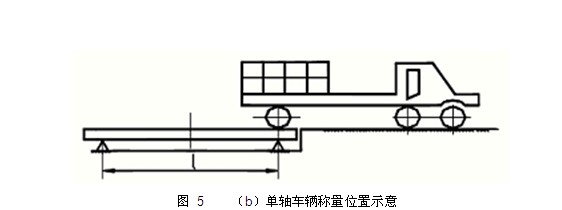

在需測試的衡器，經初步調試），對其后軸（軸組）進行稱量，具體位置見圖 5（a）、（b）所示。
